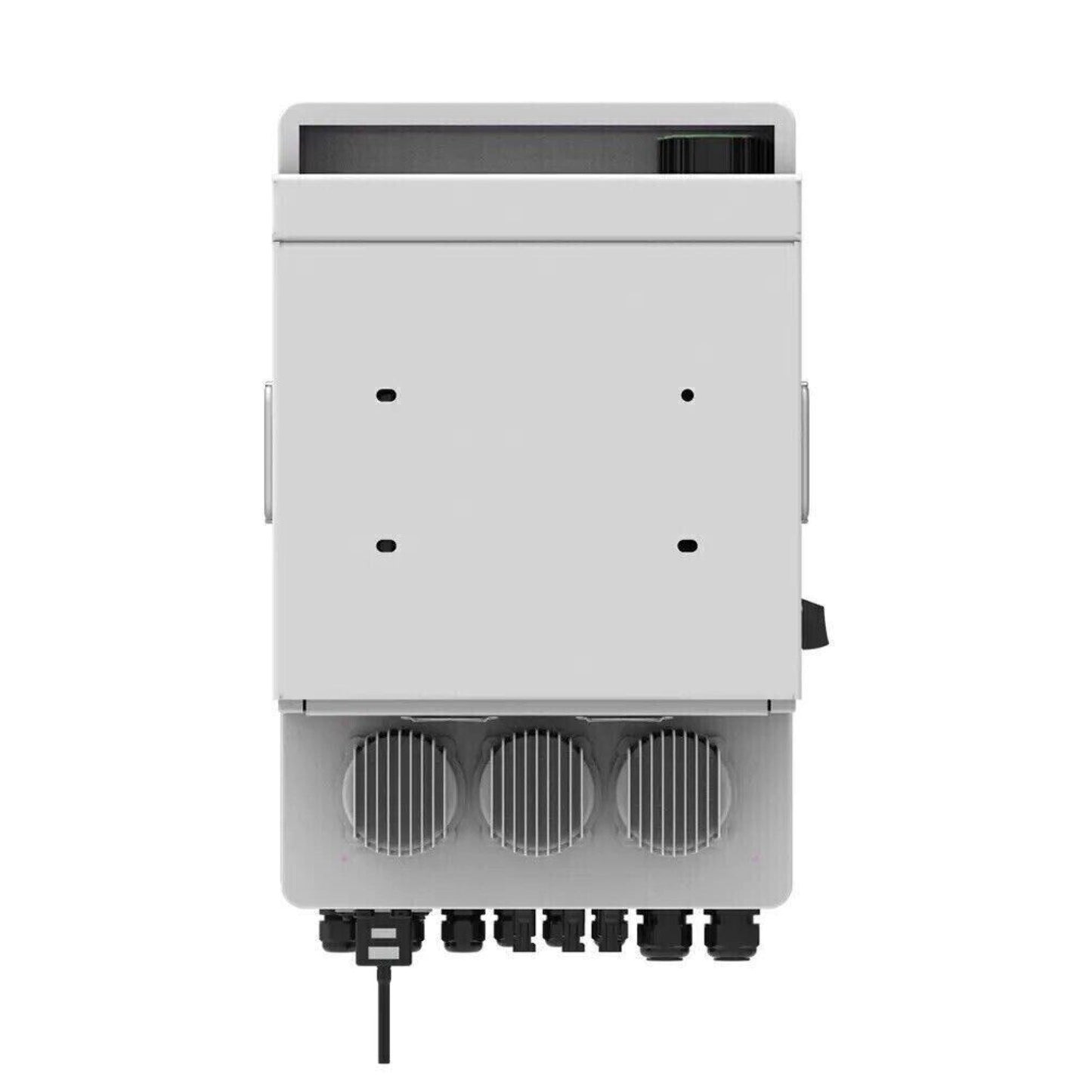

Hybrid Wechselrichter Deye –  10 KW

Allgemeine Daten
Hersteller: Deye
Betriebstemperatur: -40~60°C, >45°C Leistungsminderung
Kühlung: Intelligente Kühlung
Lärm: ≤45 dB
Kommunikation mit BMS: RS485; CAN
Gewicht: 33,6 kg
Abmessung (mm): 422B×702H×281T (Ohne Steckverbinder und Halterungen)
Schutzart: IP65
Installationsart: Wandhalterung
Garantie: 5 Jahre (10 Jahre Optional)

Zertifizierungen und Standards
Netzregulierung: VDE4105 IEC61727/62116 VDE0126 AS4777.2 CEI 0 21 EN50549-1 G98 G99 C10-11 UNE217002 NBR16149/NBR16150
Sicherheit EMC / Norm: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Batterie-Eingangsdaten
Batterie-Typ: Bleisäure oder Li-lon
Batterie-Spannungsbereich: 40~60 V
Max. Ladestrom: 210 A
Max. Entladestrom: 210 A
Externer Temperatursensor: Ja
Aufladekurve: 3 Stufen / Entzerrung
Ladestrategie für Li-Ion-Batterie: Selbstanpassung an BMS

PV String Eingangsdaten
Max. DC-Eingangsleistung (W): 13000 W
PV-Nenn-Eingangsspannung (V): 550 (160~800) V
Anlaufspannung (V): 160 V
MPPT-Bereich (V): 200-650 V
Volllast DC-Spannungsbereich (V): 350-650 V
PV-Eingangsstrom (A): 13+13
Max. PV ISC (A): 17+17
Anzahl der MPPT: 2
Strings pro MPPT: 1+1

AC-Ausgangsdaten
AC-Nennleistung und USV-Leistung: 10000 W
Max. AC-Ausgangsleistung: 11000 W
Nennstrom AC Ausgangsstrom (A): 15,2/14,5
Max. AC Ausgangsstrom (A): 16,7/15,9
Max. Dreiphasiger ungleichmäßiger Ausgangsstrom: 22,7/21,7A
Max. Ausgangskurzschlussstrom (A): 75
Max. kontinuierlicher AC-Durchgang (A): 45
Spitzenleistung (ohne Netz): 2-fache Nennleistung, 10 S
Ausgangsleistungsfaktor: 0,8 führend bis 0,8 nachlaufend
Ausgangsfrequenz und -spannung: 50/60Hz; 3L/N/PE 220/380, 230/400Vac
Netz-Typ:Dreiphasig
Harmonische Verzerrung insgesamt (THD): < 3% (Nennleistung)
Gleichstromeinspeisung: <0,5% ln

Wirkungsgrad
Max. Wirkungsgrad: 97,60%
Euro-Wirkungsgrad: 97,00%
MPPT-Wirkungsgrad: 99,90%

Schutz
Integriert: Anti-Inseln-Schutz, Verpolungsschutz am PV-String-Eingang,
Erkennung von Isolationswiderständen, Differenzstrom-Überwachungseinheit,
Ausgang Überstromschutz, Ausgang Kurzschlussschutz, Ausgang Überspannungsschutzchutz

Überspannungskategorie: DC Type II/AC Type III

Vorteile
• 100% unsymmetrische Ausgang: jede Phase max.
Ausgang ist bis zu 50% der Nennleistung
• Wechselstrom-Paar zur Nachrüstung bestehender Solaranlage
• Max. 10 Einheiten parallel (Grid-gebundene/off-Grid-Modbus)
Unterstützt die parallele Verbindung mehrerer Batterien
• Max. Lade-/Entladestrom von 240A
• 48V Niedervoltbatterie, Transformator-Isolationsdesign
• 6 einstellbare Zeiträume zum Laden und Entladen der Batterie
• Unterstützt die Energiespeicherung aus Dieselgenerator
